Produktų aprašymas

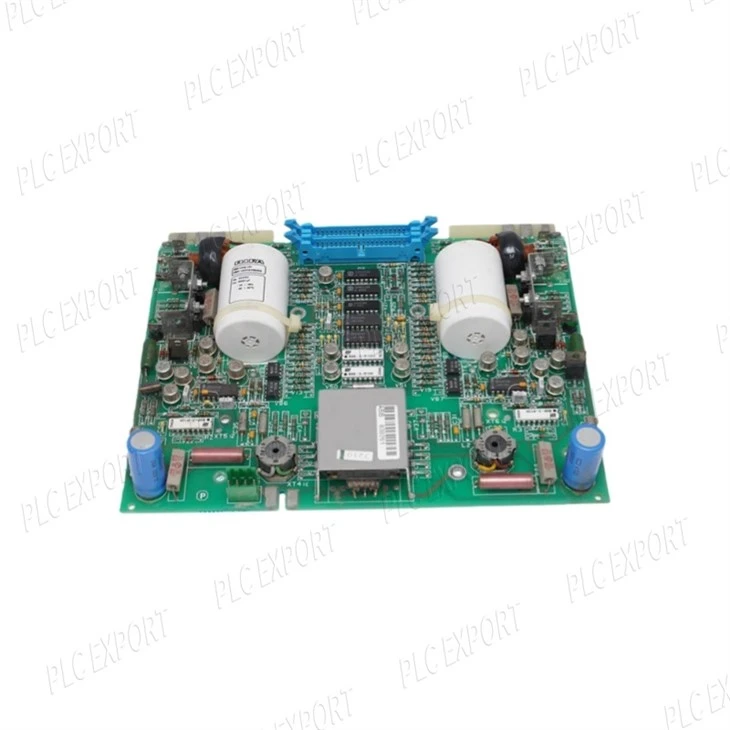

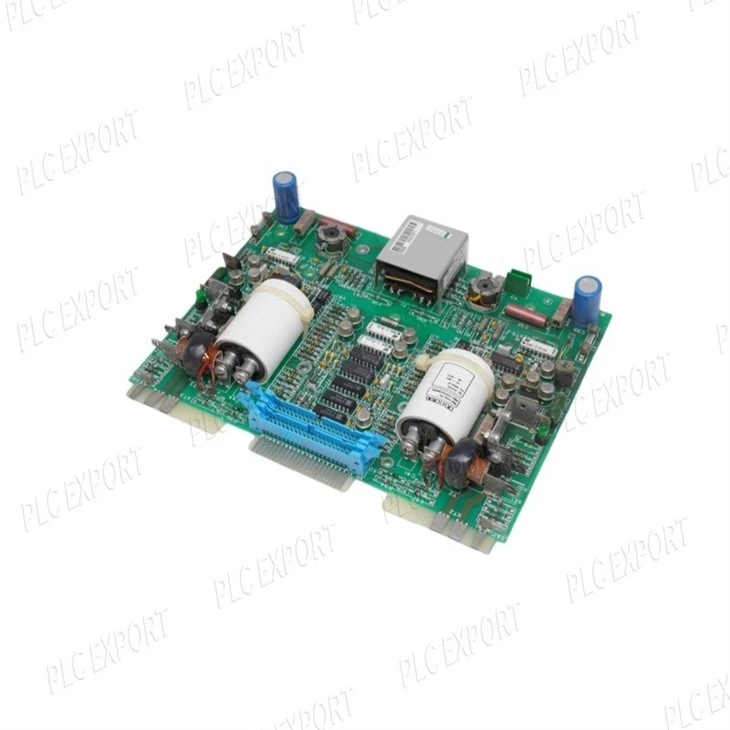

ABB SAFT121PAC SAFT 121 PAC impulsų stiprintuvo plokštė
TheABB SAFT121PAC SAFT 121 PAC impulsų stiprintuvo plokštėyra tikslus signalo kondicionavimo ir stiprinimo modulis, sukurtas pramoninėms automatizavimo sistemoms, kurioms reikalingas didelio tikslumo impulsų signalų valdymas. Skirtingai nuo pagrindinių stiprintuvų grandinių, ši plokštė sustiprina, filtruoja ir formuoja įvesties impulsų srautus iš jutiklių ar kodavimo įrenginių, optimizuodama juos tiksliai apdoroti skaitmenine logika, PLC arba judesio valdymo blokais. Sukurtas nuolatiniam veikimui, SAFT121PAC pagerina signalo aiškumą, sumažina klaidingų paleidimų skaičių ir palaiko ilgalaikį stabilumą net ir elektros triukšmingoje aplinkoje.
Turėdamas daugiau nei 50 milijonų atsargų, PLC EXPORT tiekia tik visiškai -naujus, autentiškus komponentus-, paruoštus pristatymui,
griežtai išbandytas ir palaikomas profesionalios techninės pagalbos.
Mūsų adresas
32D Guomao pastatas, Siming rajonas, Xiamen, Fujian, Kinija
Telefono numeris (Whatsapp)
+86-18020714492
El-paštas
sales1@askplc.com
Funkcinis vaidmuo / sistemos padėtis
Automatizavimo architektūroje SAFT121PAC plokštė veikia kaiptarpinis signalo kondicionavimo sluoksnis:
Neapdoroti impulsų šaltiniai (koduotojai / artumo jutikliai / tachometrai) →SAFT 121 PAC impulsų stiprintuvo plokštė→ Loginis / valdymo blokas (PLC / DCS / judesio valdiklis)
Jis gauna žemo lygio impulsų įvestis, taiko stiprinimą ir triukšmo slopinimą bei išveda švarius skaitmeninius impulsų srautus, suderinamus su tolesniais valdikliais. Taip užtikrinama, kad didelės spartos arba silpni jutiklių išėjimai būtų patikimai interpretuojami ir integruoti į realaus laiko valdymo logiką.
Pagrindinės savybės / funkcinės galimybės
■ Didelio stiprumo impulsų stiprinimas su reguliuojamais slenksčio lygiais
■ Triukšmo atmetimas ir signalo formavimas silpnoms arba iškraipytoms įvestims
■ Palaiko daugybę impulsų dažnių ir darbo ciklų
■ Įvesties ir išvesties sričių izoliacija, siekiant pagerinti elektrinį vientisumą
■ Įmontuoti diagnostikos šviesos diodai, skirti signalui ir būsenai rodyti realiuoju laiku
■ Kompaktiškos formos, suderinamos su DIN bėgių arba stovo montuojamomis platformomis
Taikymo sritys / tipiniai naudojimo atvejai
SAFT121PAC impulsų stiprintuvo plokštė tinka pramoniniams scenarijams, kai impulsų signalo vientisumas tiesiogiai veikia sistemos tikslumą:
- Rotacinio ir linijinio kodavimo signalo stiprinimas judesio valdymo sistemose
- Didelės spartos skaitiklio įvestis pakavimo, spausdinimo ir tekstilės mašinoms
- Tachometro impulsų kondicionavimas konvejerio ir pavaros sistemose
- Objektų aptikimas ir įvykių skaičiavimas automatizuotose tikrinimo linijose
- Žemo lygio impulsų išvesties jutiklių tinklų modernizavimas šiuolaikiniuose valdikliuose
Produkto identifikavimas
| Parametras | Specifikacija |
|---|---|
| Modelio žymėjimas | SAFT121PAC |
| ABB dalies numeris | SAFT 121 PAC |
| Modulio kategorija | Impulsų stiprintuvas / signalo kondicionavimo plokštė |
| Palaikomi įvesties tipai | Kodavimo impulsai, artumo jungiklio impulsai |
| Stiprinimo diapazonas | Vartotojo konfigūruojamas slenkstis ir stiprinimas (priklauso nuo sistemos) |
| Išvesties logika | Standartinis skaitmeninis (suderinamas su TTL/CMOS) |
| Dažnio atsakas | Iki didelio kilohercų diapazono (priklausomai nuo konfigūracijos) |
| Isolation | Įvesties-išvesties galvaninė izoliacija |
| Rodikliai | Daugialypis šviesos diodas, rodantis impulsą, galią, būseną |
| Montavimas | DIN bėgelio arba suderinamo stovo montavimas |
| Darbinė temperatūra | nuo 0 laipsnių iki +60 laipsnio |
| Galios reikalavimas | Žemos įtampos nuolatinė srovė (specifinė sistema) |
Montavimas / tvarkymas
Įdėkite SAFT121PAC plokštę į švarų, gerai vėdinamą valdymo skydelį arba automatikos stovą. Prieš montuodami įsitikinkite, kad visi maitinimo šaltiniai yra išjungti ir užrakinti. Padėkite plokštę ant atitinkamo DIN bėgelio arba tam skirto lizdo ir pritvirtinkite pagal ABB montavimo gaires. Prijunkite impulsų šaltinio laidus su teisingu poliškumu ir ekranavimu, išlaikydami atskirtį nuo didelės galios kabelių, kad sumažintumėte elektromagnetinius trukdžius. Dirbdami laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių, kad apsaugotumėte jautrią elektroniką. Įdiegę patikrinkite slenksčio nustatymus ir patikrinkite signalo kelius prieš pradėdami visiškai veikti.
Privalumai / vertės akcentai
ABB SAFT121PAC plokštė tobulėjaimpulsinio signalo patikimumas ir matavimo tikslumasaktyviai stiprinant ir kondicionuojant įvestis, kurios kitu atveju būtų per silpnos arba triukšmingos tiesioginiam valdiklio interpretavimui. Jo reguliuojami slenksčiai leidžia pritaikyti signalo atsaką skirtingiems jutiklių tipams ir montavimo sąlygoms. Dėl integruotos izoliacijos ir realiojo laiko diagnostikos grįžtamojo ryšio plokštė supaprastina priežiūrą ir sumažina klaidingų išjungimų ar praleistų įvykių skaičių. Kompaktiškas dizainas palaiko universalų montavimą modernizavimo ir naujos statybos automatikos projektuose.
Informacija apie tiekimą ir garantiją
Ši ABB impulsų stiprintuvo plokštė tiekiama su visa technine dokumentacija, laidų schemomis ir konfigūracijos nurodymais.Vienerių metų garantijayra įtraukta, apimanti medžiagų defektus ir funkcinius gedimus įprastomis pramoninės eksploatacijos sąlygomis.
DAUGIAU VARIANTŲ
| EPRO | PR6423/011-000 | Bently Nevada | 18745-04 |
| EPRO | PR6423/011-010 CON021 | Bently Nevada | 1900/55 |
| EPRO | PR6423/011-130 CON021 | Bently Nevada | 1900/65 |
| EPRO | PR6423/011-131 CON031 | Bently Nevada | 1900/65A 172323-01/1900/65A 167699-02 |
| EPRO | PR6423/012-010 CON021 | Bently Nevada | 190501-04-00-00 |
| EPRO | PR6423/013-130CON021 | Bently Nevada | 1X35668 |
| EPRO | PR6423/014-010 CON021 | Bently Nevada | 200350-02-00-CN |
| EPRO | PR6423/014-040 CON021 | Bently Nevada | 200350-12-00-CN |
Dažnos problemos
1 klausimas: kokių tipų impulsų šaltinius gali valdyti SAFT121PAC plokštė?
Jis palaiko kodavimo išvestis, artumo jungiklio impulsus ir kitus atskirus impulsų srautus, įprastus judesio ir įvykių aptikimo sistemoms.
2 klausimas: kaip plokštė pagerina silpno signalo veikimą?
Dėl reguliuojamo stiprinimo ir slenksčio formavimo jis padidina signalo stiprumą ir slopina triukšmą, kad būtų sukurti švarūs skaitmeniniai išėjimai.
3 klausimas: kokios diagnostikos yra lentoje?
Įtaisyti šviesos diodai rodo maitinimo būseną, įvesties impulsų aktyvumą ir išvesties signalo būklę, kad padėtų pradėti eksploatuoti ir pašalinti triktis.
4 klausimas: kur paprastai montuojama ši stiprintuvo plokštė?
Jis montuojamas valdymo spintoje ant DIN bėgelio arba suderinamo stovo, sumontuoto prieš loginį arba judesio valdiklį.
5 klausimas: ar reikia specialios instaliavimo praktikos?
Taip, laikykitės tinkamo kabelio ekranavimo, teisingo poliškumo, atskirkite nuo didelės galios laidininkų ir stebėkite ESD, kad užtikrintumėte patikimą impulsų perdavimą.
